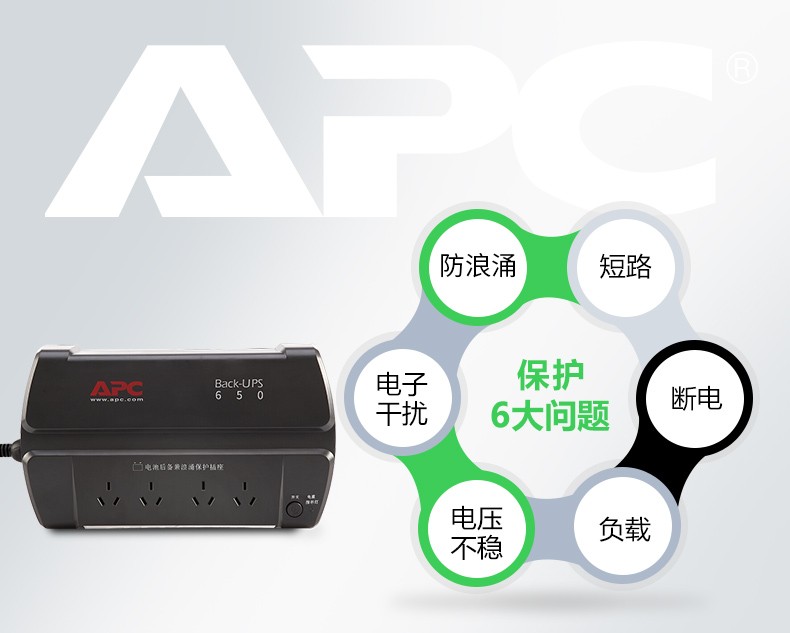

最近新入手了 群晖 DS718+，鉴于群晖断电容易损坏硬盘的传说，为了保证设备的安全，特别购入了 APC BK650-CH UPS 。

APC BK650-CH UPS 有多个电源插槽，可以同时为多个设备提供断电保护，但是 APC BK650-CH UPS 只有一个 USB 设备接口，这个接口用来提供电源状态信息，比如是否断电，当前电量信息等数据。这就造成收到断电通知的只能有一个设备，这个设备必须通过网络通知其他设备，才能实现全部的断电通知。

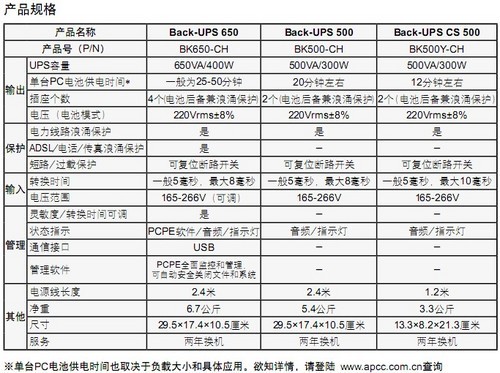

APC BK650-CH UPS 设备信息如下：

为了在断电的时候，同时通知其他设备，我们把 APC BK650-CH UPS 的 USB 信号线接入到 群晖DS718+ ，然后通过 NUT(Network UPS Tools) 来配置其他设备监听来自 群晖 DS718+ 的网络电源状态通知。

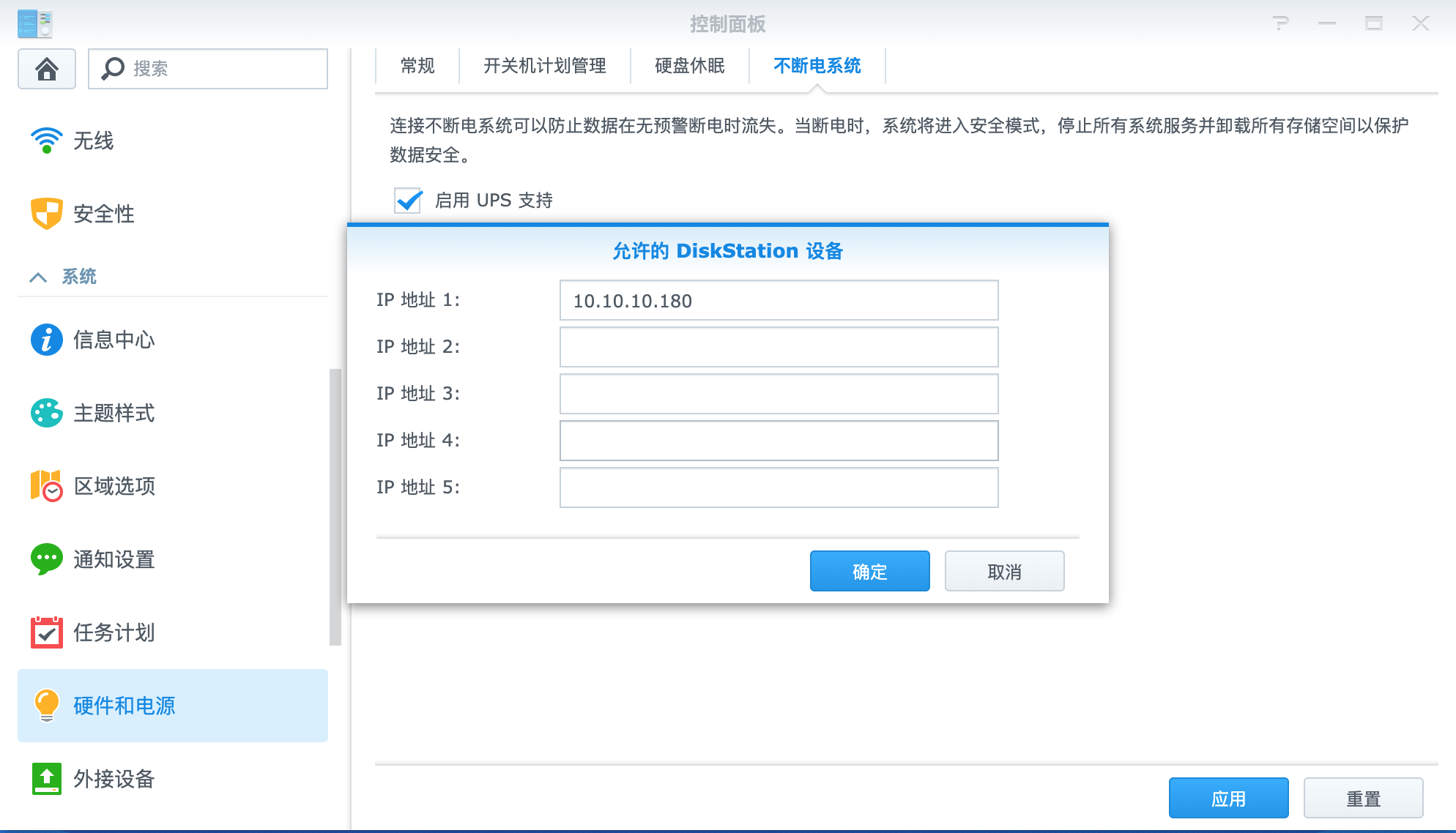

群晖 DS718+ 上的配置如下：

假定 WD MyCloud Gen1 服务器的 IP 地址为 10.10.10.180 , 群晖 DS718+ 的 IP 地址为 10.10.10.111。

对于 WD MyCloud Gen1 设备来说，通过 WD MyCloud 4.0 deb 安装源配置软件的安装源为本机服务器地址，然后进行如下配置 (下面的步骤同样适用于OpenMediaVault-4.1.22/Debian 9.6)：

$ sudo apt-get install nut

# 关闭服务
$ sudo service nut-client stop

$ sudo service nut-server stop

# 配置NUT为UPS客户端模式
$ sudo sed -i "s/^MODE=.*/MODE=netclient/g"  /etc/nut/nut.conf

# 注释掉可能存在的默认配置信息，在OpenMediaVault-4.1.22上存在一个默认配置
# MONITOR openmediavault@localhost 1 monmaster xxxxxxxxxxxxxxxxxxxxxxxxx master
# 这个默认配置必须注释掉，否则会导致nutclient服务启动失败
$ sudo sed -i "s/^MONITOR[ \t]*/#MONITOR /g" /etc/nut/upsmon.conf

# 设置NUT监听的服务器信息，参数分别为: "监听地址" "可用UPS数量" "监听用户名" "安全模式" "设备模式"
$ sudo sed -i '$a\MONITOR ups@10.10.10.111 1 monuser secret slave' /etc/nut/upsmon.conf

# 重启NUT客户端
$ sudo service nut-client restart

$ sudo apt-get install nut

# 关闭服务

$ sudo service nut-client stop

$ sudo service nut-server stop

# 配置NUT为UPS客户端模式

$ sudo sed -i "s/^MODE=.*/MODE=netclient/g" /etc/nut/nut.conf

# 注释掉可能存在的默认配置信息，在OpenMediaVault-4.1.22上存在一个默认配置

# MONITOR openmediavault@localhost 1 monmaster xxxxxxxxxxxxxxxxxxxxxxxxx master

# 这个默认配置必须注释掉，否则会导致nutclient服务启动失败

$ sudo sed -i "s/^MONITOR[ \t]*/#MONITOR /g" /etc/nut/upsmon.conf

# 设置NUT监听的服务器信息，参数分别为: "监听地址" "可用UPS数量" "监听用户名" "安全模式" "设备模式"

$ sudo sed -i '$a\MONITOR ups@10.10.10.111 1 monuser secret slave' /etc/nut/upsmon.conf

# 重启NUT客户端

$ sudo service nut-client restart

查询当前 UPS 工作状态

$ upsc ups@10.10.10.111
Init SSL without certificate database
battery.charge: 0
battery.charge.low: 10
battery.charge.warning: 50
battery.date: not set
battery.mfr.date: 2018/11/04
battery.runtime: 0
battery.runtime.low: 120
battery.type: PbAc
battery.voltage: 11.8
battery.voltage.nominal: 12.0
device.mfr: APC
device.model: Back-UPS 650
device.serial: 3B1844X86955
device.type: ups
driver.name: usbhid-ups
driver.parameter.pollfreq: 30
driver.parameter.pollinterval: 5
driver.parameter.port: auto
driver.version: DSM6-2-1-23824-broadwellnk-repack-23824-181009
driver.version.data: APC HID 0.95
driver.version.internal: 0.38
input.sensitivity: low
input.transfer.high: 266
input.transfer.low: 165
input.voltage: 216.0
input.voltage.nominal: 220
ups.beeper.status: enabled
ups.delay.shutdown: 20
ups.firmware: 822.A3.I
ups.firmware.aux: A3
ups.load: 0
ups.mfr: APC
ups.mfr.date: 2018/11/04
ups.model: Back-UPS 650
ups.productid: 0002
ups.serial: 3B1844X86955
ups.status: OL CHRG LB
ups.timer.reboot: 0
ups.timer.shutdown: -1
ups.vendorid: 051d

$ upsc ups@10.10.10.111

Init SSL without certificate database

battery.charge: 0

battery.charge.low: 10

battery.charge.warning: 50

battery.date: not set

battery.mfr.date: 2018/11/04

battery.runtime: 0

battery.runtime.low: 120

battery.type: PbAc

battery.voltage: 11.8

battery.voltage.nominal: 12.0

device.mfr: APC

device.model: Back-UPS 650

device.serial: 3B1844X86955

device.type: ups

driver.name: usbhid-ups

driver.parameter.pollfreq: 30

driver.parameter.pollinterval: 5

driver.parameter.port: auto

driver.version: DSM6-2-1-23824-broadwellnk-repack-23824-181009

driver.version.data: APC HID 0.95

driver.version.internal: 0.38

input.sensitivity: low

input.transfer.high: 266

input.transfer.low: 165

input.voltage: 216.0

input.voltage.nominal: 220

ups.beeper.status: enabled

ups.delay.shutdown: 20

ups.firmware: 822.A3.I

ups.firmware.aux: A3

ups.load: 0

ups.mfr: APC

ups.mfr.date: 2018/11/04

ups.model: Back-UPS 650

ups.productid: 0002

ups.serial: 3B1844X86955

ups.status: OL CHRG LB

ups.timer.reboot: 0

ups.timer.shutdown: -1

ups.vendorid: 051d

上述配置完成后，保证两者在同一个局域网，并且交换机不断电的情况下，可以实现断电的时候， WD MyCloud Gen1 设备自动关机。

需要注意一个现象 OpenMediaVault-4.1.22/Debian 9.6 系统默认是 UPS 服务器模式，被设置成客户端模式之后，在更新系统的时候，可能导致配置信息被还原，因此可能需要手工重新配置一次。
