满血复活 手把手教你更换iPad 2电池

查阅了一些拆解教程,发现难度不小。虽然有拆解平板的经验,但实际拆解这部iPad 2遇到的困难超过心理预期。

难度主要集中在三个方面:

1、虽然iPad 2代表了当年最高的工艺、工业设计。但彼时的屏幕,触控屏和显示屏并不是一个总成。也就是「外屏」、「内屏」是分体的。且外屏的排线压在内屏下面。

2、彼时「易拉胶」还没有广泛应用到数码产品上,iPad 2内部都是双面胶。

3、无尘环境。

结合步骤,下文详述。

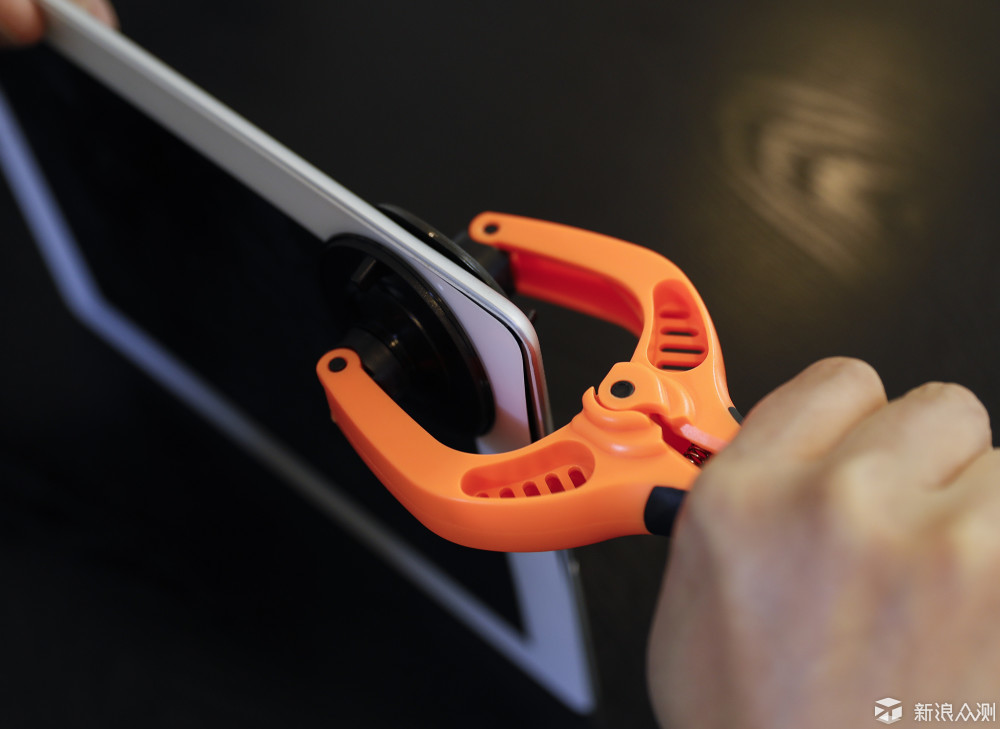

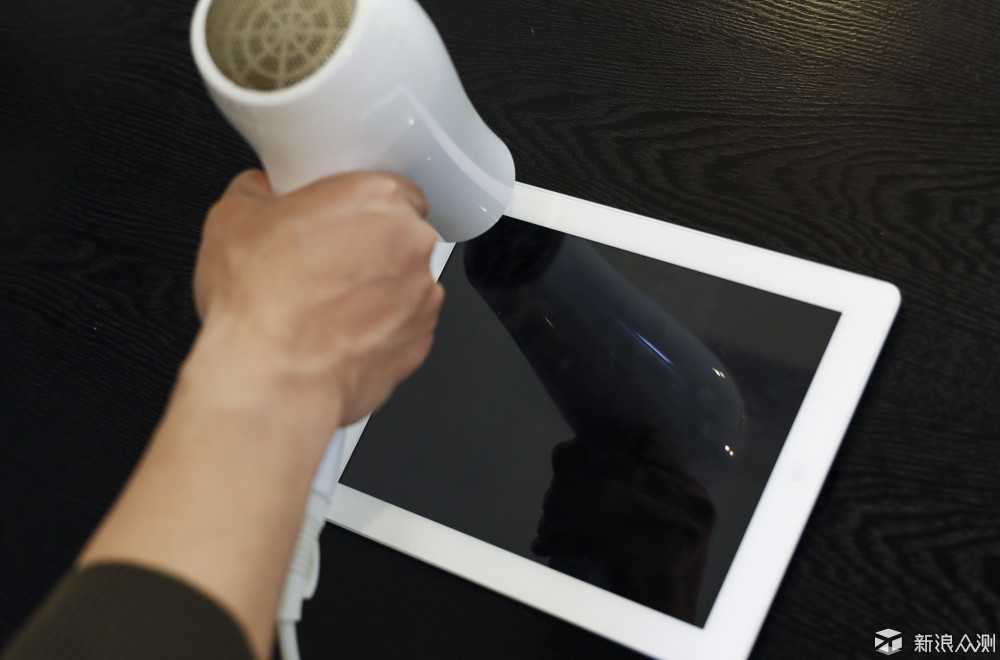

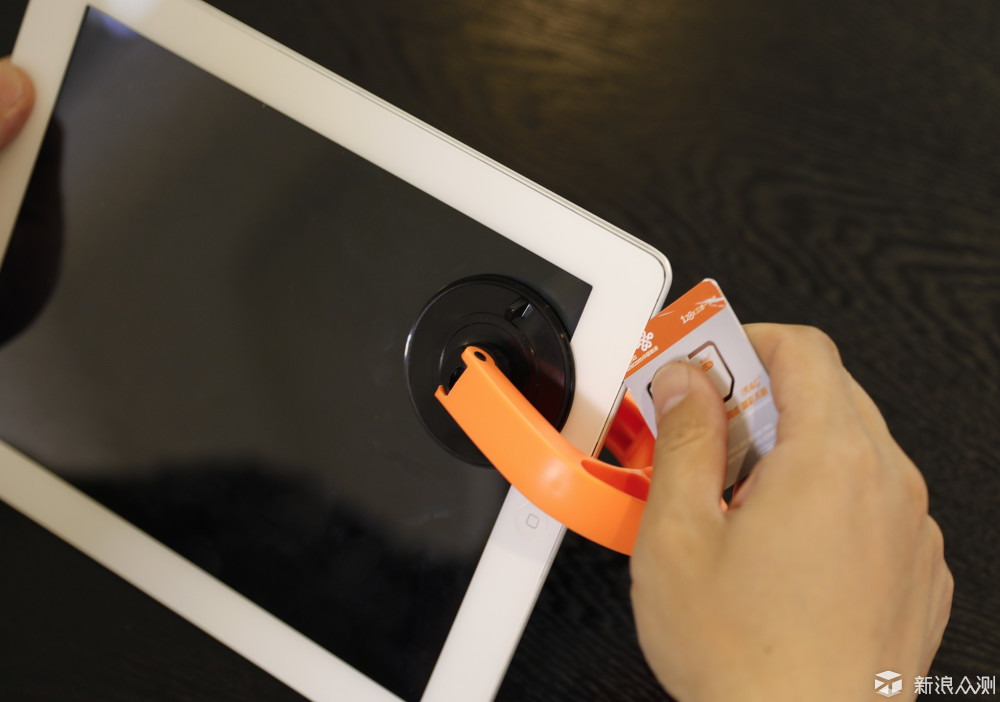

首先,iPad 2屏幕(外屏)与机身之间没有任何卡扣,完全是粘胶。利用吹风机(温枪更好)沿边缘加热,软化胶,再利用吸盘拔开屏幕。

外屏下方的胶很粘,如果不借助吸盘,撬开的难度相当高,且非常容易损坏外屏。

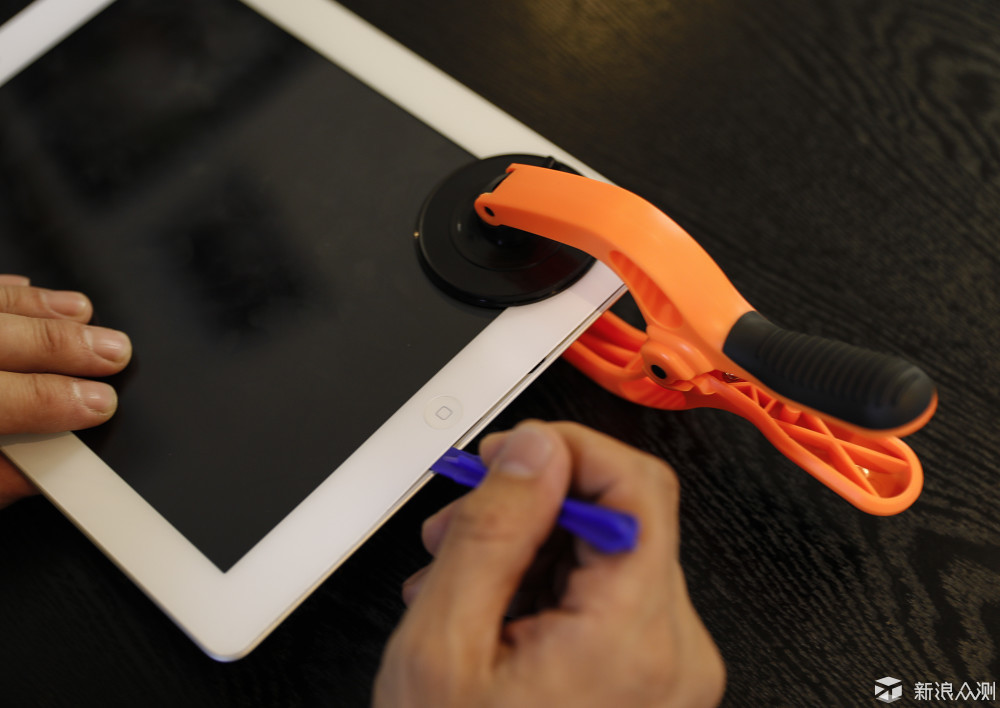

打开缝隙,就可以借助其他工具来「刮」开粘胶。推荐用塑料卡片,软硬适中且能随需变形。

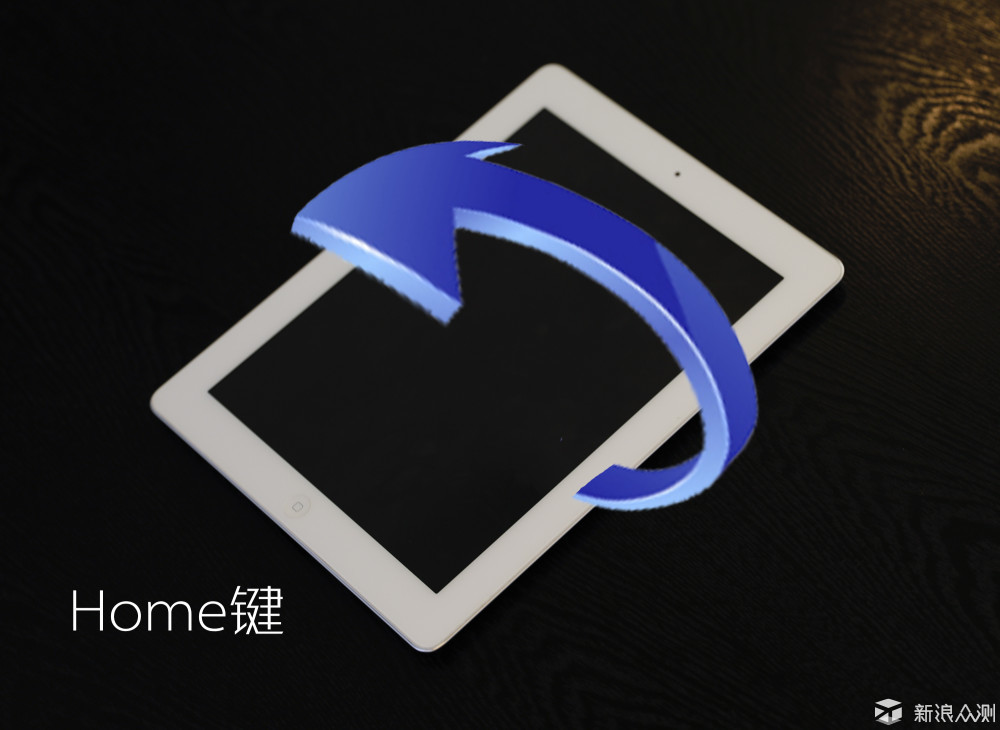

周身的粘胶全部剥离开,就可以打开外屏,注意,是打开,此时还不能完全取下外屏。且由于排线位置,打开方向只能从右翻向左边。

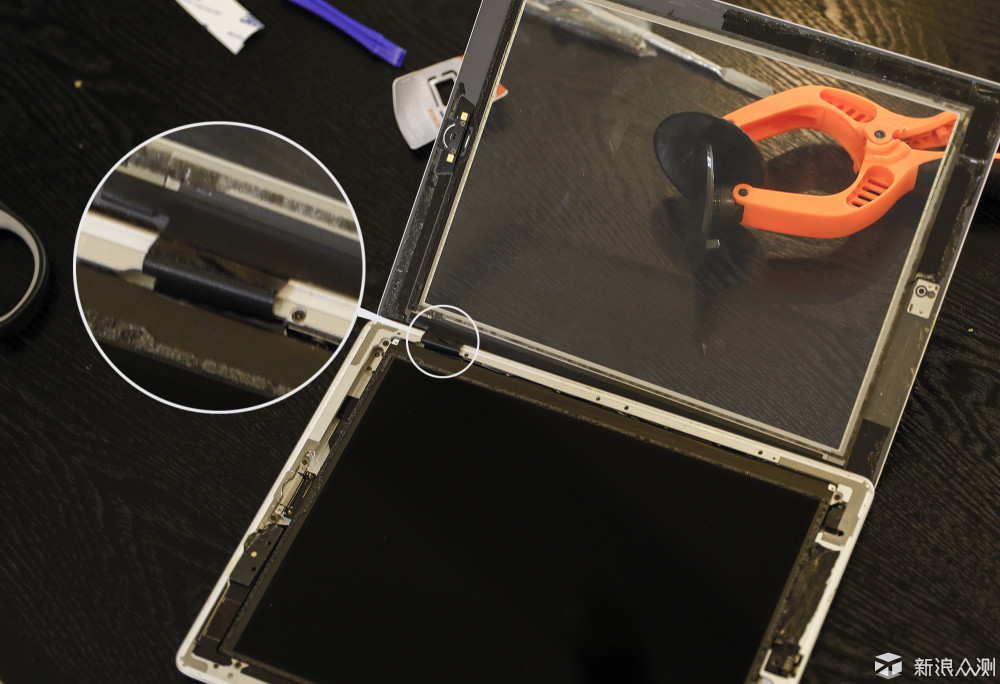

外屏的排线,插在内屏下面,只有拆下内屏,才能拔下外屏排线。此时最好不要将外屏放平,以免损坏排线。

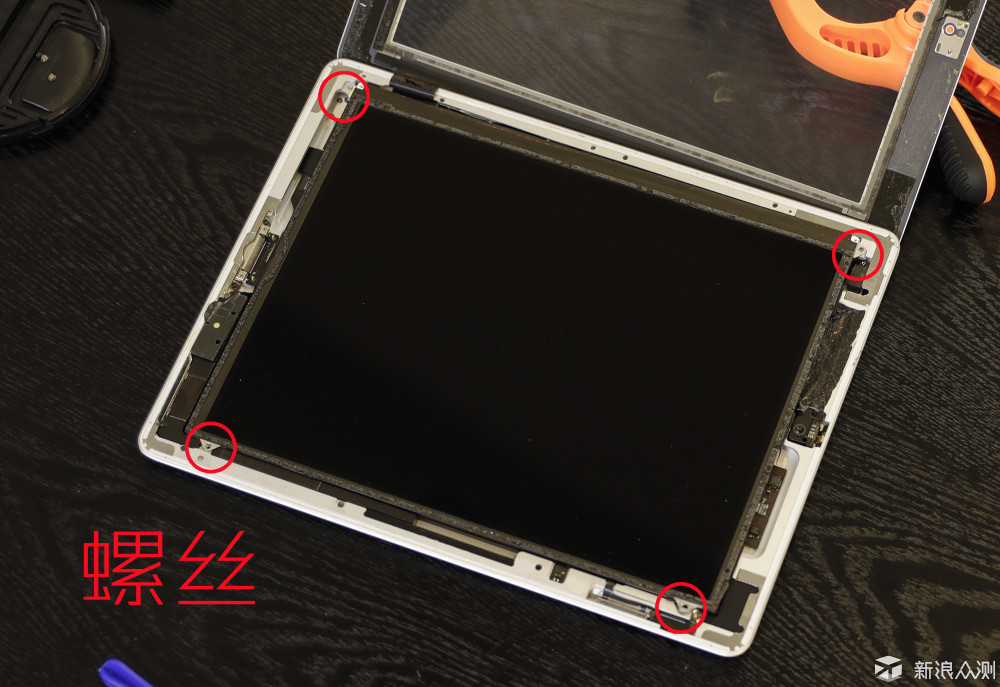

内屏四角有4个螺丝,拧下。

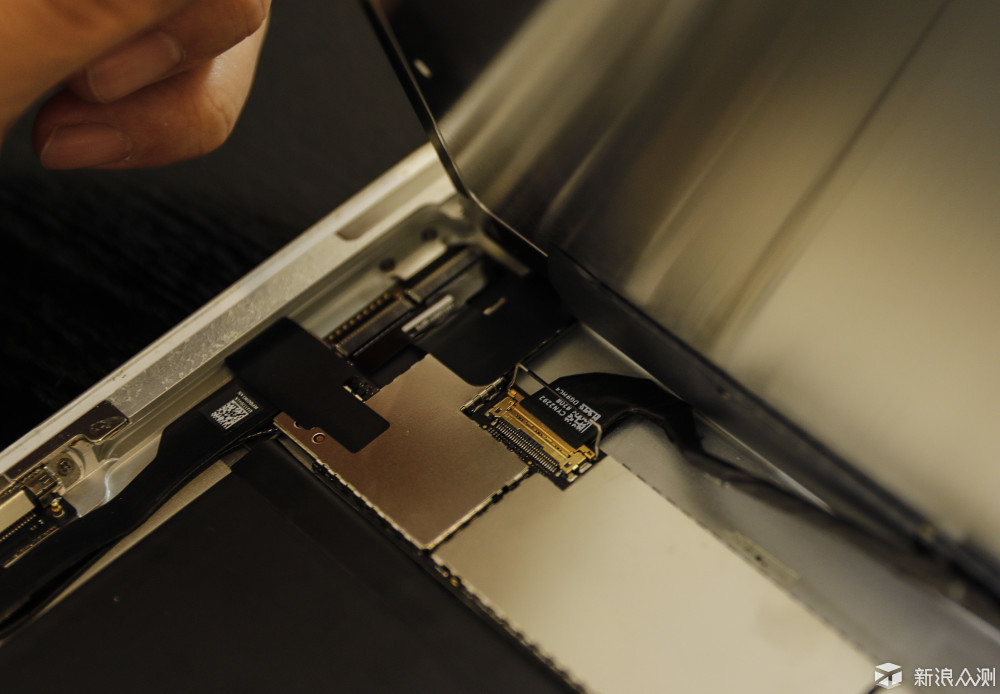

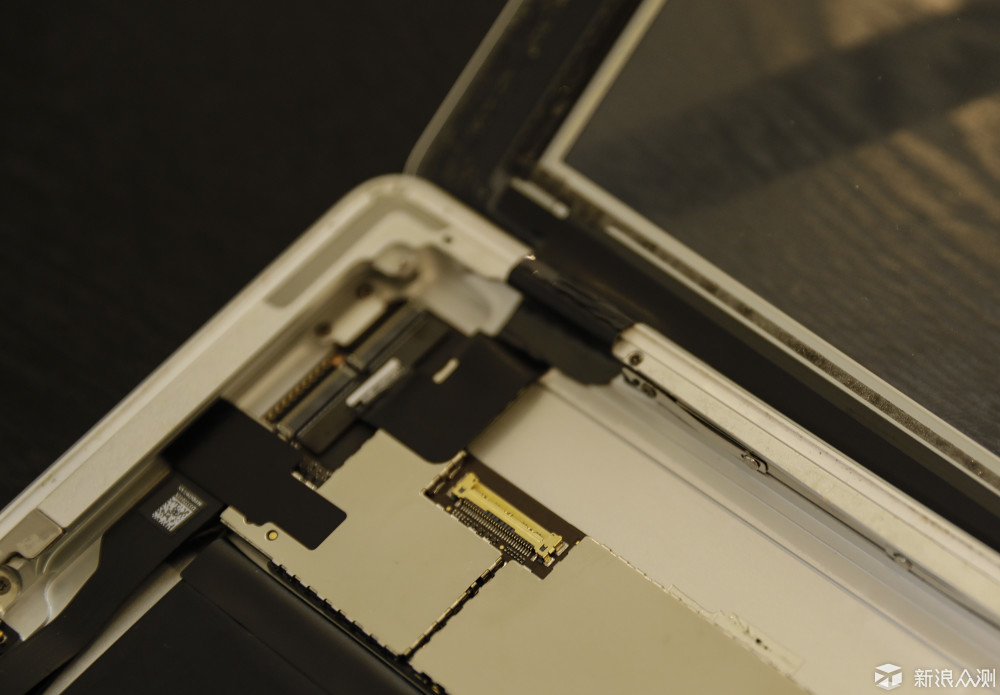

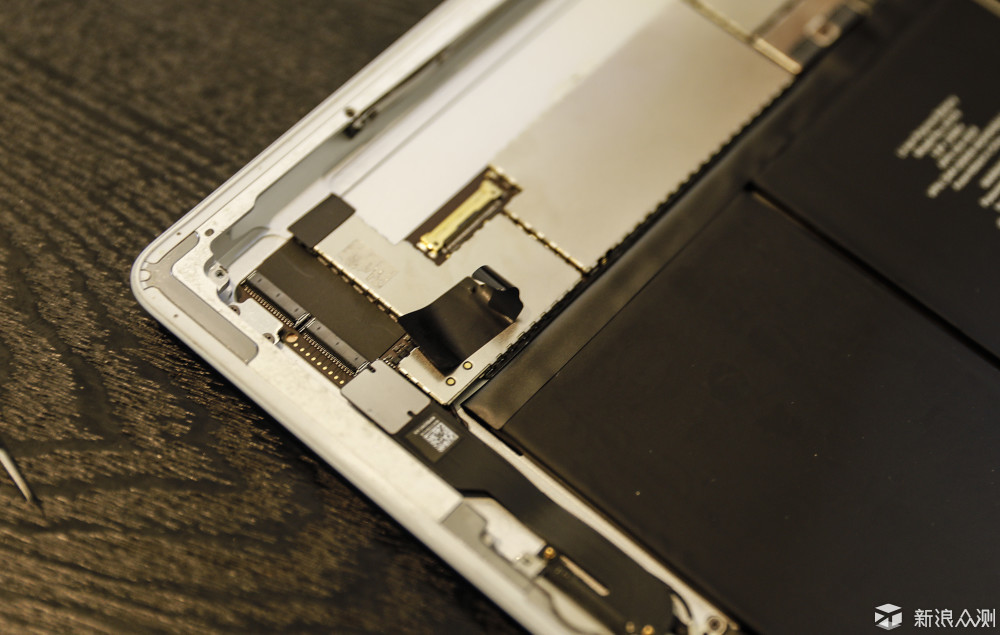

抬起内屏,可以看到内外屏排线。侧边的是外屏排线。先将内屏排线拔下,取下内屏。再将侧边的外屏排线拔下,取下外屏。

由于外屏排线压在内屏下边,就只能悬着外屏拆内屏,这个过程很难避免灰尘沾染到屏幕上。所以尽量选择相对无尘的环境拆解。

至此,屏幕部分拆卸完毕。

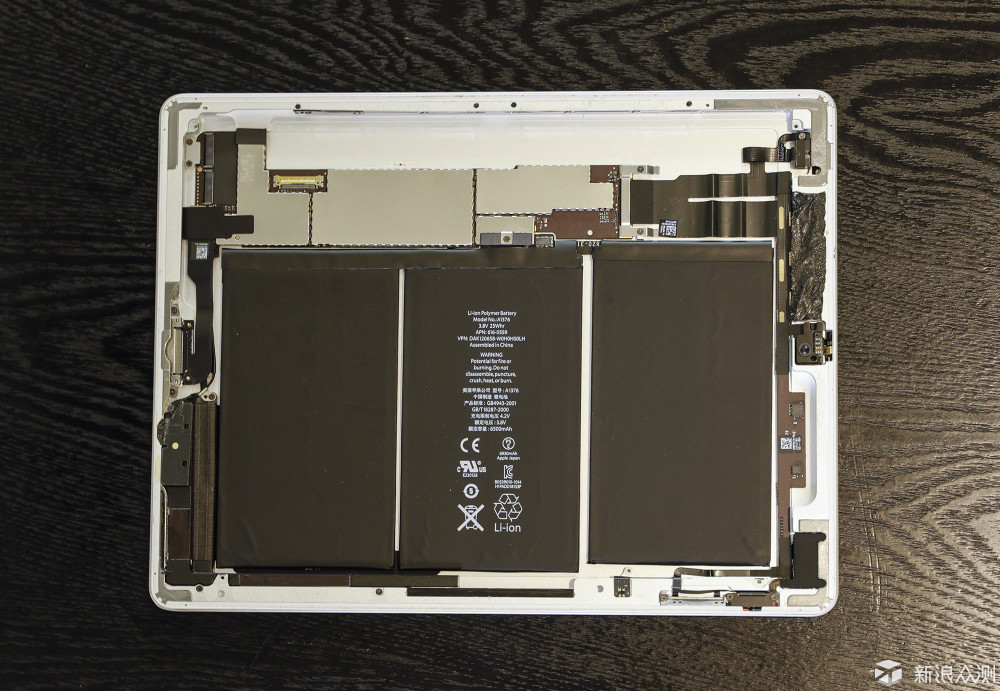

虽然可以完全看到电池总成。但是电池总成被压在主板下面……观察发现,将主板全部拆下非常繁琐。更换电池只需将主板「移」开即可。

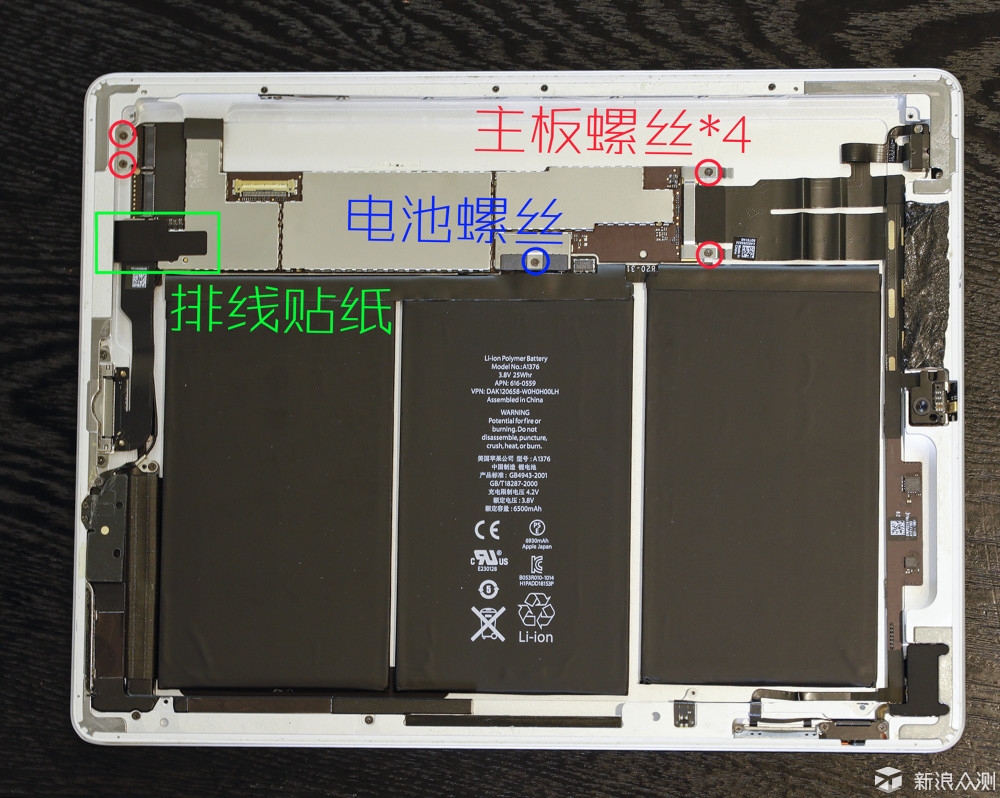

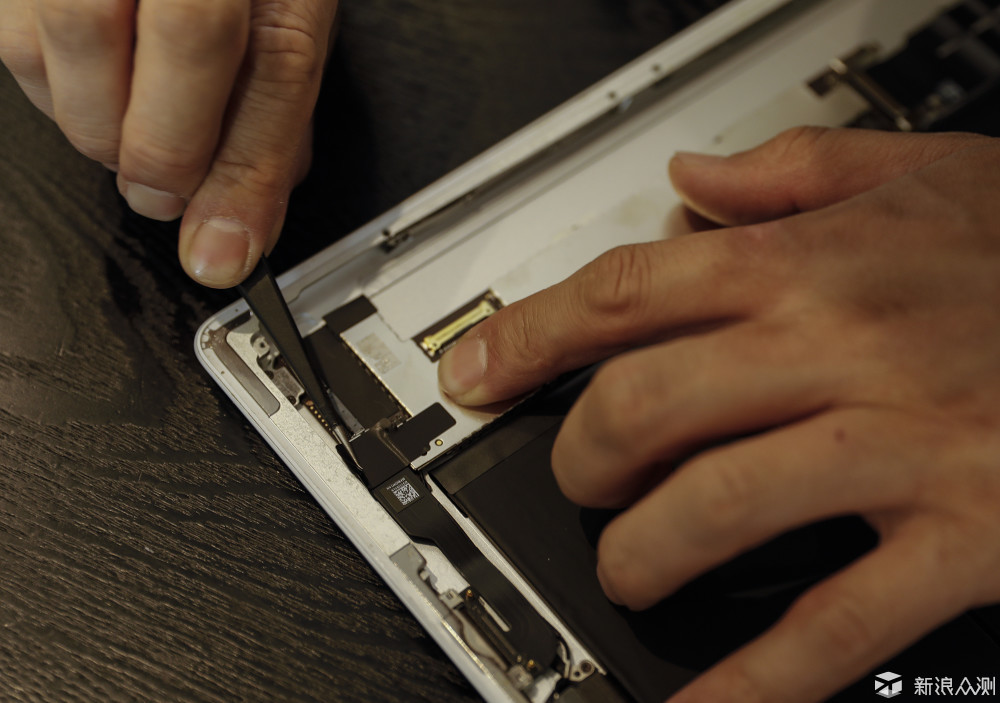

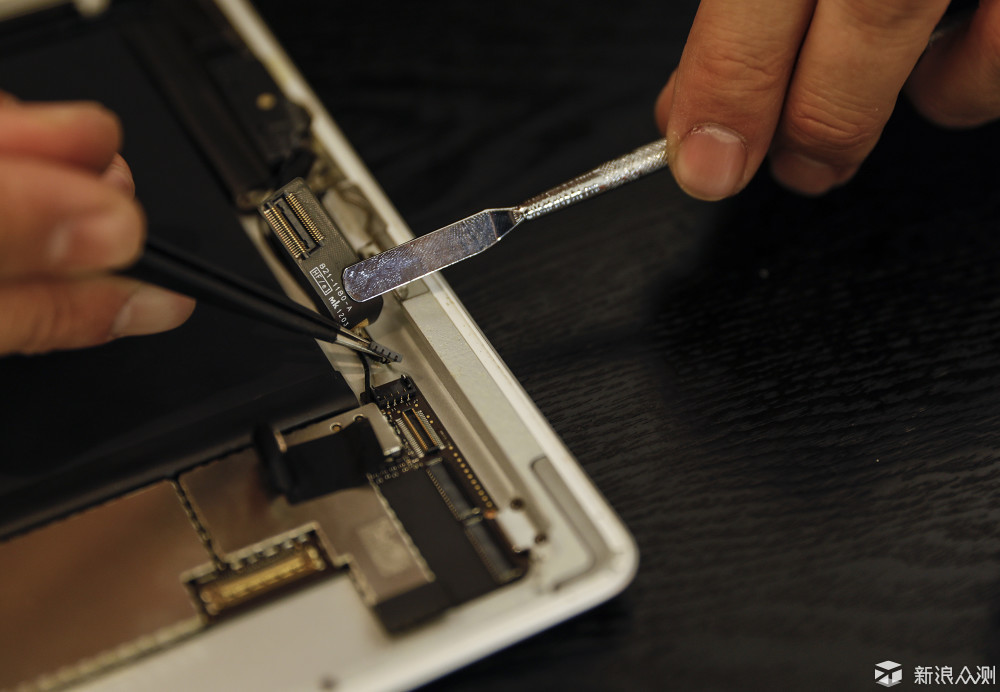

将主板上四个螺丝拧下,打开贴纸,拔下排线。

至此,主板移开,可以拧下固定电池总成的螺丝。时下大部分数码产品的电池都采用易拉胶固定,一拽即脱。而iPad 2那个年月并没有采用「易拉胶」。固定电池的仍然是双面胶,大量的粘胶,很难拆下。

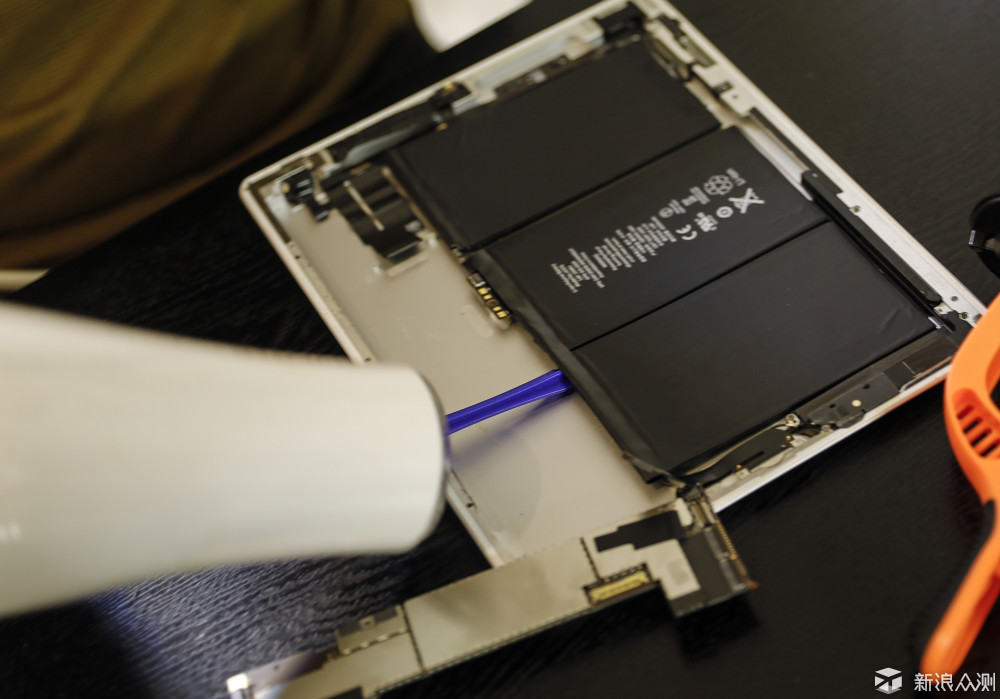

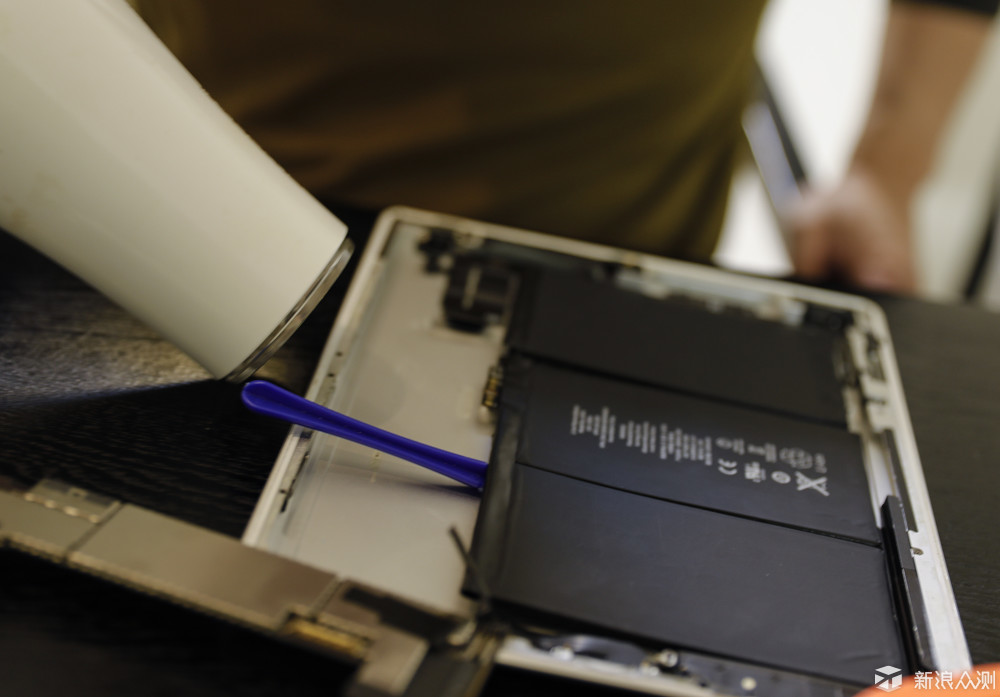

需要电吹风反复反复加热。试探性的撬动,再加热,再撬动。虽然替换下的电池是「废物」并不在意损坏。但暴力拆解容易破坏背壳,仍然不能太过随性,注意尽量水平方向撬动。

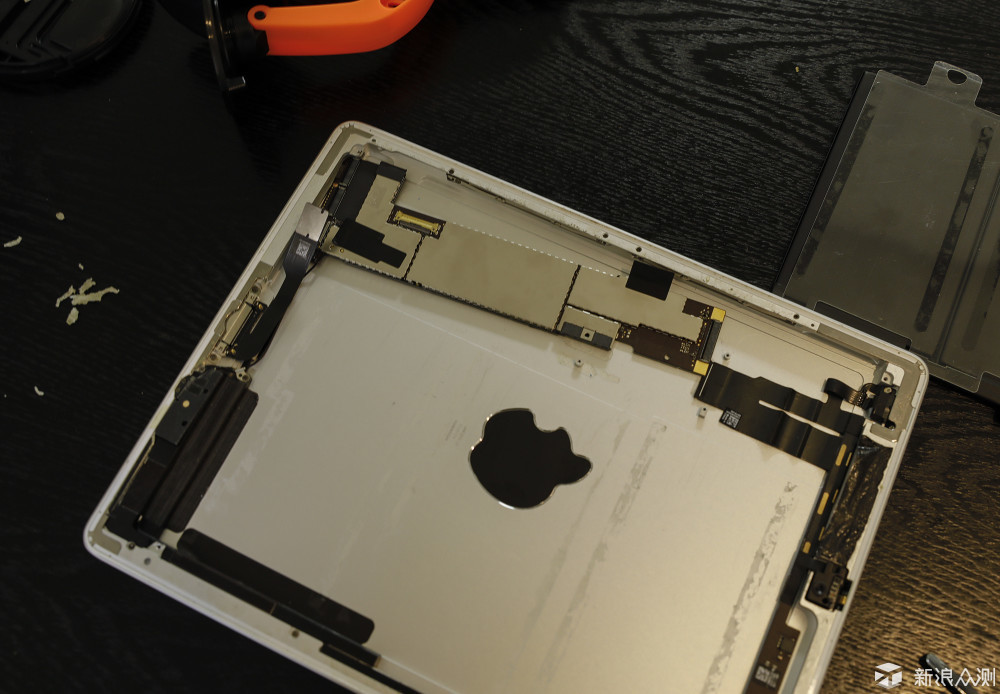

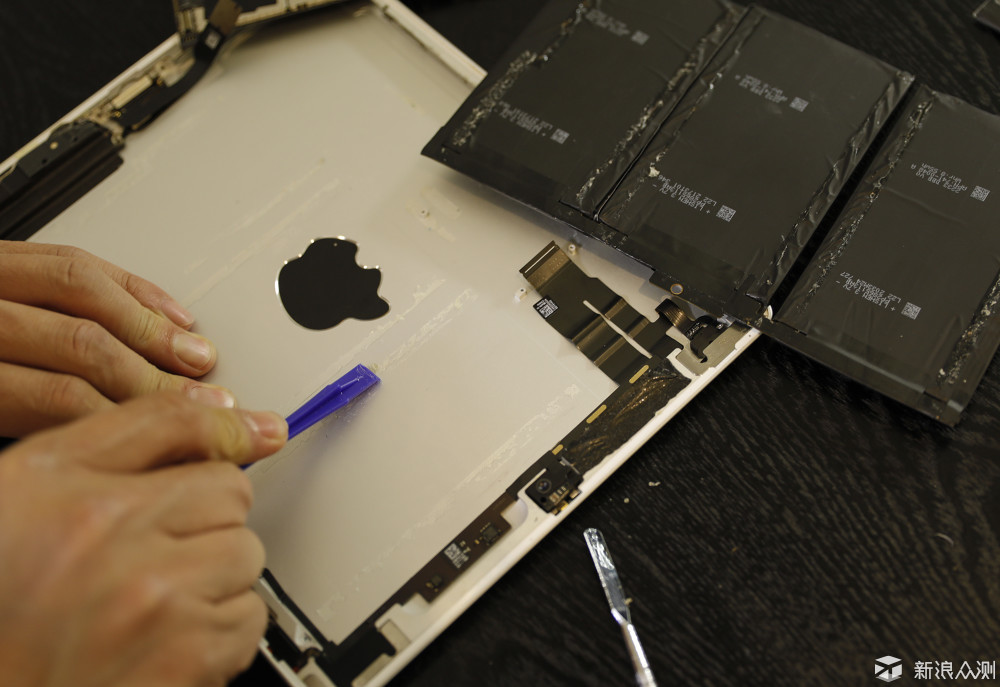

电池取下后,进行除胶。这一步不能省,否则不仅影响更换的电池,甚至会影响屏幕装回后的严密。需要耐心清除至完全平整,痕迹无妨。

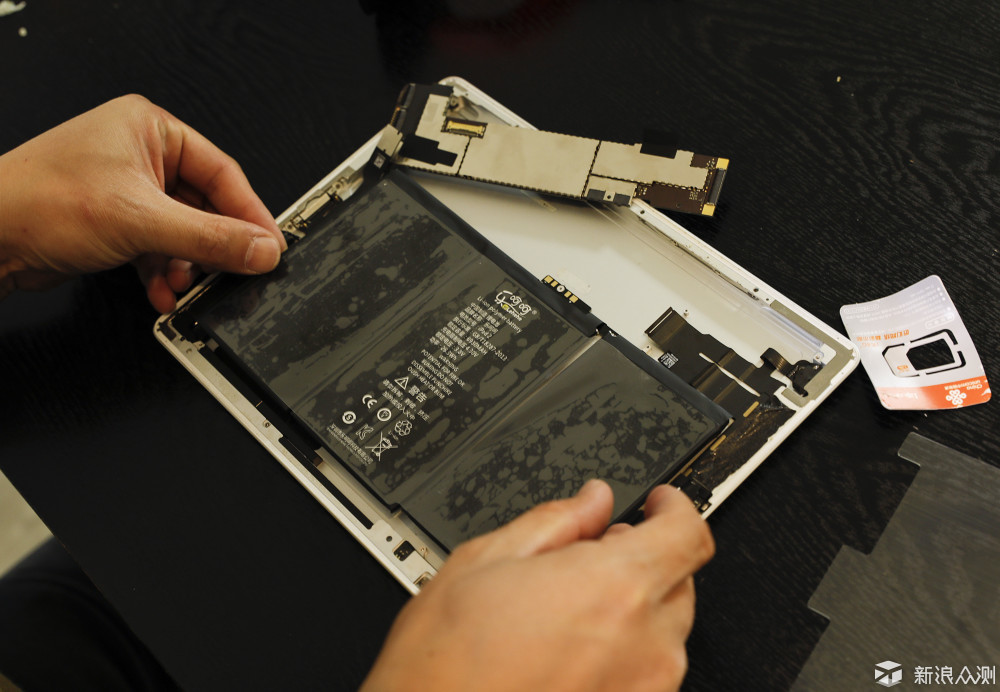

换上新电池,固定方法自然也是粘胶,撕开新电池底部的粘胶,细心对位,落下后摩挲至平整。

拆到这种程度并将新电池装好,那么逆序装回难度不大,需要注意的是拆下外屏时难免会撕毁部分粘胶,哪里缺少补充一些。个人用的是很薄的3M棉胶。

不建议完全清除掉原有的粘胶,一方面外屏很薄很脆,除胶过程可能会造成损坏。另一方面,原装的粘胶即便是拆开一次后的粘度、平整度也都要好过一般的替换品。

注意除尘,这个……基本就碰运气吧。并没有行之有效100%清理干净的办法,也许贴膜达人在这个环节更加得心应手。

另外,建议在外屏落下粘合前,试着开机一次,并试试Home、音量键,确保排线装配无误,再彻底粘合。

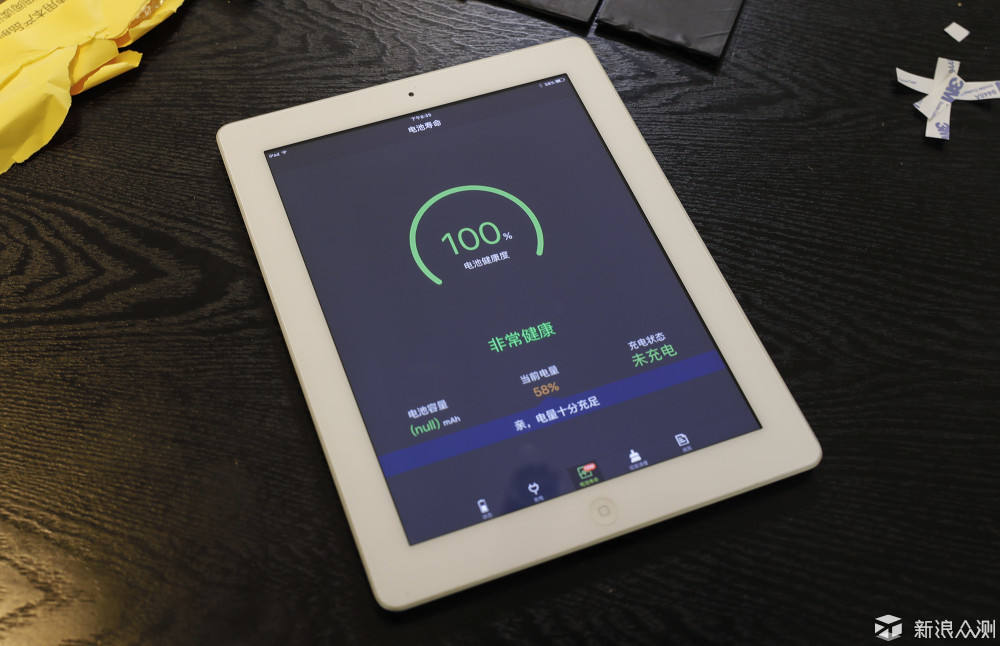

最后,满血复活。
