Android Scroller实现View弹性滑动完全解析





说起View的滑动效果,实现的方法有多种,例如使用动画,或者通过改变View的布局参数,其实除了这两种外,在AndroidView已经为我们提供了scrollTo()scrollBy()方法来实现滑动效果,这两个方法也是我们接下来要重点讨论的...

但是呢,这两个方法实现的滑动效果都是瞬时完成的,并不能带来良好的体验哦,所以此时就需要我们的重量级嘉宾Scroller登场了,通过Scroller可以实现View在一定时间间隔内的弹性滑动,以带来更好的视觉体验,这么说可能有点抽象,举个例子,当我们使用ViewPager时,手指滑动一段距离松开后ViewPager会自动的滑动一段距离后停止,这个效果就是通过Scroller实现的,这样说应该能更好的理解Scroller的用途了。

本着从理论到实践的原则,我们来一步步的揭秘Scroller...

1. 你应该知道的scrollTo()和scrollBy()

首先看一下这两个方法的源码:

两个方法第一个参数x表示相对于当前位置横向移动的距离,正值向左移动,负值向右移动。第二个参数y表示相对于当前位置纵向移动的距离,正值向上移动,负值向下移动,单位都是像素。
不同的是,scrollTo()方法让View相对于初始的位置滚动某段距离,scrollBy()方法则是让View相对于当前的位置滚动某段距离。同时可以发现scrollBy()是通过scrollTo()方法实现的。

上边我们说过,两个方法第一个参数x表示相对于当前位置横向移动的距离,正值向左移动,负值向右移动。这是为什么呢???看下scrollTo()方法中的mScrollX = x;一行,我们传入的x值被赋值给了mScrollX ,mScroller又是什么东东呢?其实View有一个getScrollX(),继续走进源码的世界:

可以看到通过getScrollX()方法可以返回mScrollX,也就是View在 水平方向移动的距离,其实关于mScrollX的值有个变化规律:mScrollX等于View左边缘和View内容左边缘的水平方向x坐标的差值,同样的道理mScrollY 等于View上边缘和View内容上边缘的垂直方向y坐标的差值

通过scrollTo()或scrollBy()实现View的移动,只是View的内容的移动,View本身的位置并不会发生改变。此时的View可以理解为一个ViewGroup,而内容可以理解成ViewGroup中的子View,假设View的坐标原点为(0, 0),如果View内容从左向右移动,则View的内容左边缘x值将大于0,而View的左边缘x值始终为0,所以View左边缘和View内容左边缘的水平方向x坐标的差值小于0,也就是mScrollX的值小于0,这也就解释了为什么当scrollTo()或scrollBy()的x参数为负值,看起来View是向右移动的,这样也就可以理解x参数为正值的情况了,同理纵向上的y参数值也是一个道理。

说了这么多scroll相关的方法,也该聊聊我们的Scroller了...

2. Scroller弹性滑动原理

首先看一下Scroller的典型用法:

目测startScroll()方法和View的滑动有关,继续看源码:

原来startScroll()方法只是进行相关参数的初始化,其中startX、startY代表滑动的起点,dx、dy代表需要滑动的距离,duration代表整个滑动需要的时间。骗子...这里并没有View滑动的相关逻辑。那么View如何通过Scroller实现弹性滑动呢?其实是通过startScroll()下面的invalidate();方法,略抽象,可能我们更多的知道invalidate()方法能够使得View重绘,其实奥秘就在这里,通过使View重绘,会间接的执行computeScroll()方法,继续看源码:

原来是一个空方法,所以需要我们自行实现,so sad...
而在computeScroll()中,我们首先通过computeScrollOffset()方法判断滑动是否结束,这个方法如何工作呢?继续看源码:

看第一个if条件,如果滑动动画已经finish,则返回fasle,继续看第二个if条件,如果执行滑动动画已经花费的时间小于整个滑动动画需要的时间,则计算出mCurrXmCurrY的值,也就是当前View内容左边缘的x、y坐标的值,同时返回true,所以,如果滑动的动画未结束则返回true否则返回false。当返回true时,则调用scrollTo(mScroller.getCurrX(), mScroller.getCurrY())进行View的滑动,其中参数mScroller.getCurrX()、mScroller.getCurrY()得到的就是上边的mCurrX和mCurrY,scrollTo之后继续执行invalidate()方法,此时又会导致View重绘,又一次执行computeScroll()方法...,这样的反复执行,直到computeScrollOffset()方法返回flase,即完成View的滑动。

通过上边的分析可以看出,仅仅通过Scroller,并不能实现View的滑动效果,同时需要配合View的invalidate()、computeScroll()、scrollTo()方法才可以完成。

说了这么多的理论,也该实践一下了...

3. 自定义开关按钮

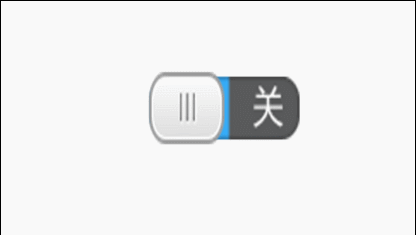

首先看下效果:

录制的效果不好,有兴趣可自行下载源码体验哦...

大概的实现思路是这样的, 通过自定义ViewGroup,并设置开关背景,其中滑块是ImageView,将滑块作为子View添加到ViewGroup中,然后监听ViewGroup的onTouchEvent处理相关手势,以及给滑块设置点击事件,来实现滑块的移动效果。当然这只是一个简单实现方式,可能存在缺陷,如有问题,欢迎拍砖...

具体的看下onTouchEvent方法:

当手势为MotionEvent.ACTION_MOVE时,通过scrollBy(deltaX, 0);实现滑块跟随手指的移动,但是滑块的滑动范围只能在ViewGroup中,所以我们进行了边界判断,如果发现越界,scrollTo()方法回到相应的边界。

当手势为MotionEvent.ACTION_UP时,即手指抬起,则开始进行我们的弹性滑动:

主要的逻辑就是判断手指抬起时滑块应该滚动到ViewGroup的左边还是右边,已经相应的deltaX值,然后开始滑动操作。
最后看下computeScroll()方法:

其中的if结构在前边已经分析过了,在else中,先判断是否是一次有效的打开或关闭操作,如果是则通过接口回调来方便后续具体操作的扩展。

源码下载:
GitHub
本站下载

相信到这里,大家对Scroller以及如何实现View的滑动效果已经有所了解...
